一、系統結構

從組成看，整個系統可以分成以下幾個部分：

1.服務器

服務器用于存儲數據，實現數據在所有登記機和驗證機上的共享。網絡中只有一臺服務器。根據不愿意投入獨立的服務器硬件，也可以使用一臺登記機或者驗證機兼做服務器。

2.登記機

訪客登記機實現業務功能，如訪客登記，離開登記，查詢，員工管理，卡片管理等等功能。登記機可以存在多臺，通常是一個大門一臺登記機。

3. 員工電腦

員工或者主管人員可以通過登錄系統進行某些業務操作，如預約錄入，預約審批，查詢來訪歷史，客戶信息管理、組織機構管理等。

4.驗證機。

訪客管理系統驗證機用于在兩個不同安全級別的區域間（通常是通道或者門）對進出人員進行權限檢查。系統通過與數據庫中的信息進行對比，判斷出當前人員（含客戶或者員工）是否合法，并通過提示信息、顏色、聲音等多種方式告警。出入驗證系統可以與門禁系統、道閘系統集成，實現對合法用戶的自動放行，也可以由特定工作人員職守，要求所有出入人員進行合法性驗證，并對不合法的用戶采取適當措施。

5.門禁控制器/閘機/門。

6. 門禁控制器負責與電腦網絡通信

負責實時將門禁控制器上的數據傳送給電腦主機（如身份證讀頭或者普通讀頭上的刷卡信息）。門禁控制器還負責根據電腦主機的控制信號進行開門（通過繼電器連接閘機或者其它設備實現開閘）

二、方案說明

 設備部署

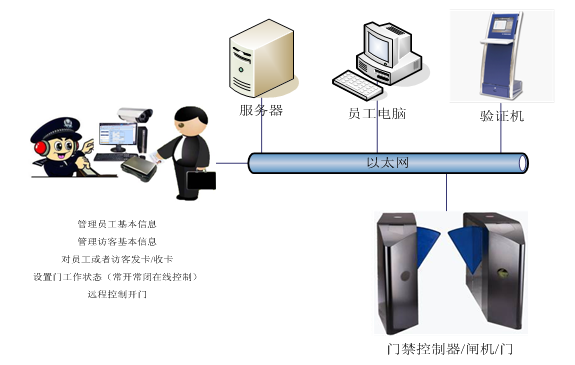

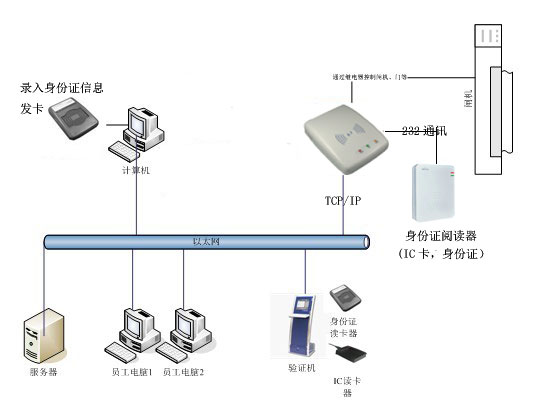

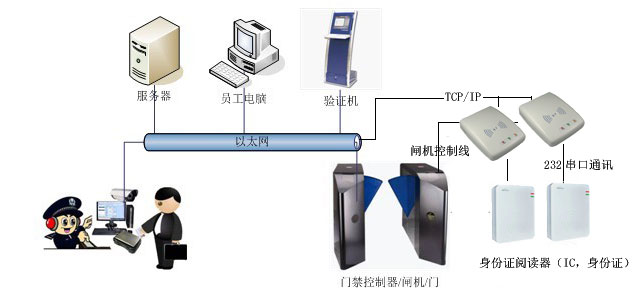

產品結構示意圖

1.1   方案說明

本方案特點是主要使用二代身份證進行登記，結合身份證驗證儀器進行合法性驗證和身份證信息的自動提取，使用出入驗證系統進行出入授權，結合閘機進行嚴格的出入控制?？梢愿鶕?jù)需要組合出靈活多變的控制方式。

各設備的作用如下（注意：以下設備根據情況可選配置）：

a)         登記機連接的身份證讀卡器：實現身份證信息（如姓名，民族，身份證號碼等等）的快速讀取，避免手工輸入錯誤繁瑣，而且能夠驗證二代身份證真假。

b)        登記機連接的普通IC發卡器：讀取長期訪客IC卡，員工IC卡，實現快速登記。讀取訪客IC卡，實現普通IC卡發卡。如果不發普通IC卡，可以不配此硬件。

c)         驗證機上的身份證讀卡器：實現身份證信息的讀取，通過身份證號碼在系統中驗證，判斷是否合法。并且判斷合法后向門禁控制器發送開門指令。根據配置，也可以允許所有人刷身份證后直接開門，并且記錄身份證信息、開門時間等信息備查，這種情況下不需要進行發卡或者登記都可以直接開門，便于一些公共場所使用。

d)        驗證機上的普通IC讀卡器：實現員工的普通IC工卡，訪客普通IC卡的讀取。

e)         身份證門禁控制盒：采用TCP/IP通訊方式，支持232串口身份證閱讀器，采用1對1方式與身份證閱讀器連接，多種開門方式（刷卡即開，判斷權限，軟件判斷權限）支持一路閘機信號，支持一路普通電鎖信號，支持身份證號碼授權，支持IC卡號授權，如果需要實時上傳數據，訪客登記機或者驗證機必須開著，也可隨時查看離線記錄。

f)         身份證門禁控制器上的身份證閱讀器：讀取身份證信息，并實時上傳，同時鑒別身份證真假，以232串口信號發送給門禁控制盒，門禁控制盒有兩種工作方式，1、將刷卡信息上報到驗證機，驗證機驗證通過后，發送開門指令開門。

    2、將刷卡信息上報到訪客登記機，保存刷卡記錄，或者驗證權限。

1.2   系統功能

     1.2.1    卡片管理

?  系統開始使用前，將所有卡片錄入系統。設置相應的卡片類型。如員工卡，臨時訪客卡，長期訪客卡。

     1.2.2    員工管理

?  錄入部門及員工信息，或者批量導入信息。對員工進行發卡操作，同步卡權限信息到控制器。

     1.2.3    預約來訪

?  如果來訪事先要進行預約，在預約時，需要將預約來訪人被訪問人等信息錄入系統。并提交相關人員審批，審批通過后預約即生效。

1.2.4    來訪登記

?  預約生效的客戶來訪時，通過登記機選擇客戶，對客戶證件進行驗證后，來訪登記成功，可以根據情況對客戶發IC卡，如果有身份證發卡器，則可以直接將身份證作為IC卡發卡（客戶即可使用其身份證在驗證機或者門禁系統上使用）。

?  直接來訪客戶來訪時，通過在登記機刷身份證讀卡器，自動錄入身份信息并驗證證件真假，完成來訪登記。

1.2.5    出入驗證

?  對于來訪登記后的客戶，可以在閘機、驗證機上通過如下方式驗證并開門：

在閘機、驗證機上的身份證讀卡器上刷有效身份證或者IC卡

在門禁控制盒上發過卡的卡片（需要在門禁控制軟件上進行的操作，通常僅用于員工或者某些卡進行預發卡），當其在身份證閱讀器上刷卡時，門禁控制盒會自動開門（此功能為門禁系統本身的功能，不經過系統判斷）。

                        i.   在閘機的身份證閱讀器上，刷普通IC卡，在來訪登記時在系統中進行了發卡，刷卡信息被驗證機實時檢測到后，也可以自動開門。

                        ii.  可以配置為所有身份證，在閘機、驗證機上刷卡都自動開門。（用于不需要來訪登記的公共場合記錄出入人員信息）

員卡工，長期卡，只需授權一次，可以長期使用，無需多次授權。

1.3   系統特色

?  支持設置訪客可以出入的次數和授權有效時間，當刷卡次數超過預定的額度或者時間超過授權有效時間后，出入驗證系統將拒絕放行，從而實現嚴格的安全控制。

?  訪客登記完成后，在有效的時間范圍內，以及預定的次數內，在系統管理的門禁、道閘設備上刷身份證，由系統實時授權后開閘放行。

?  系統存儲訪客每次的登記信息、登記時間，以及每次出入的刷卡時間。

?  數據存儲在服務器，可以及時查詢來訪情況和所有人員在系統上的刷卡記錄。（如果沒有條件，也可以將數據存儲在驗證機或才訪客機上。

?  多種開門模式：

                        i.         操作人員通過軟件控制開門

                      ii.         操作人員在電腦連接的身份證讀卡器刷登記的身份證開門

                    iii.        客戶在閘機（實際是門禁控制盒連接的身份證閱讀器）上刷已經登記的身份證及IC卡開門

1.4   設備列表

設備類型	型號	數量	備注

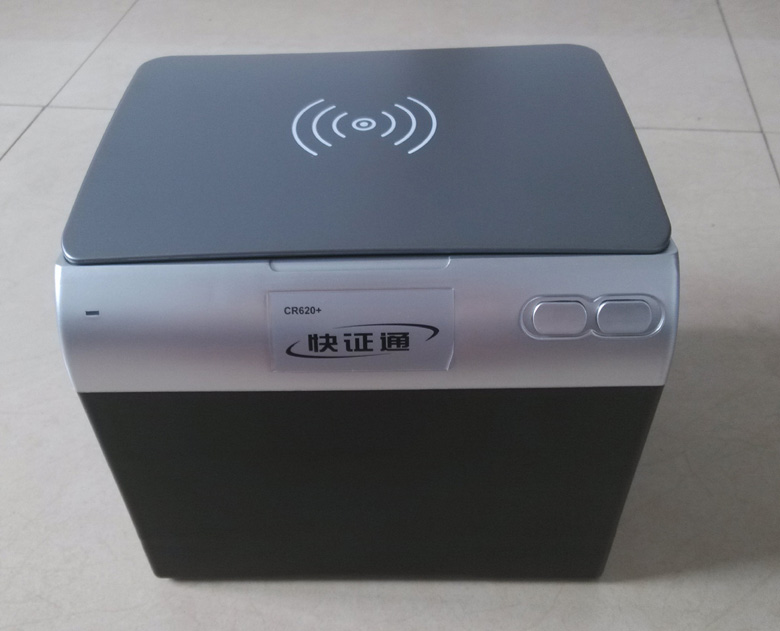

多證件識別儀	CR620+	1	聯機讀取身份證信息，驗證身份證真?zhèn)?/span>,識別駕證，行駛證，護照，港澳證，軍官證，回鄉證
門禁控制盒	YT-M300	1	控制開門
身份證證閱讀器	IDM10（232串口）	2	連控制器讀身份證卡號
身份證證閱讀器	IDM10（232串口）	2	連控制器讀身份證卡號
高清攝像頭	用于訪客登記時，拍照	1	實時拍照
訪客管理系統	YT-F2	1	訪客登記，員工發卡

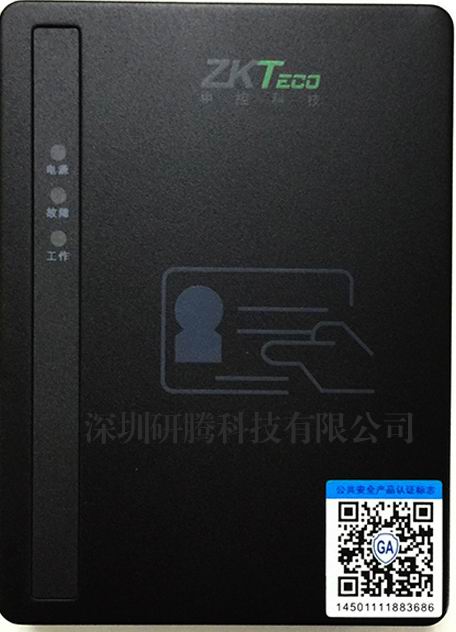

1.4.1    身份證閱讀器

技術參數:

符合GA450-2013臺式居民身份證閱讀器通用技術要求
兼容ISO14443(TYPE-B)標準
閱讀距離:0~3CM
電源規格:USB(DC 5V)
工作頻率:13.56MHZ
外形尺寸:119*97*20

可讀取,查詢第二代居民身份證的全部信息
可驗證第二代居民身份證真假
支持嵌入式安裝,適用范圍更廣
操作靈活,隨閱讀軟件自動設置通訊口,自動讀卡
開放性,可應用到各種系統中





二代身份證直接讀取芯片，其他證件快速成像識別；

 高速USB2.0數據傳輸接口；

 操作方便，一鍵完成采集識讀；

 快速高效，采集識讀一張證件最多只需2秒鐘；

 采集證件種類齊全，兼容一代身份證、駕照、港澳通行證、回鄉證、軍官證等多種證件的采集識讀；

 彩色成像，影像原式原樣，完美呈現；

 可同時得灰度、彩色兩種影像輸出；

 兩個快捷按鍵功能，方便用戶自定義按鍵功能來實現軟件關聯。

 提供成熟的證件識別開發包，方便集成商快速集成掛接。

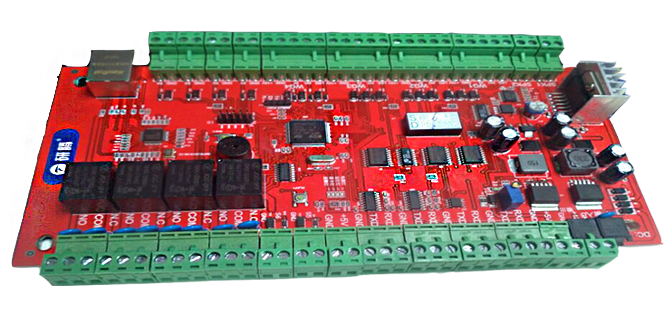

1.4.2    門禁控制板

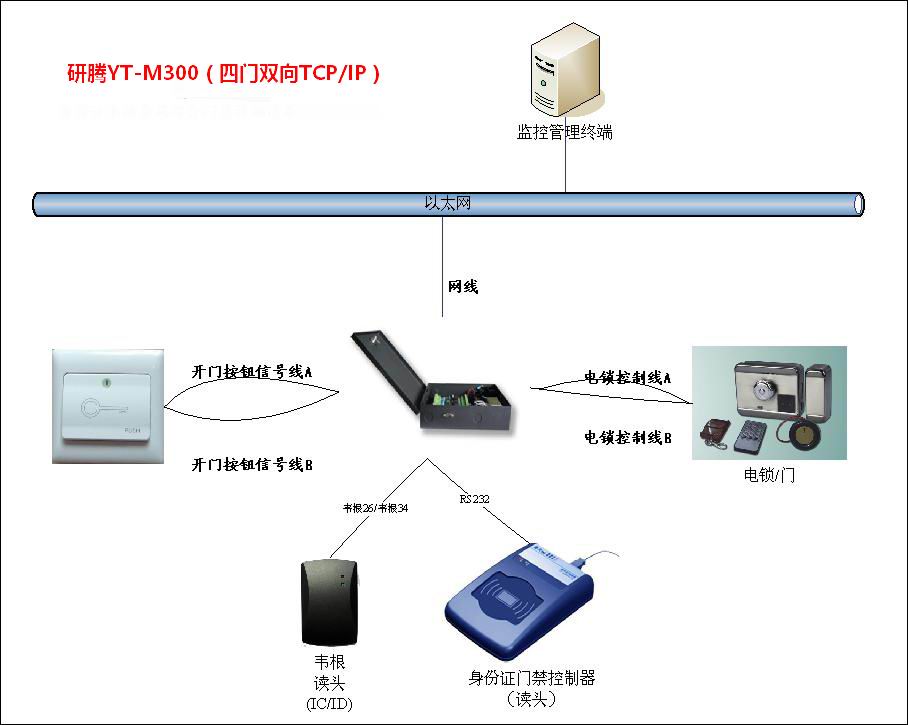

網絡布線圖

產品參數：

產品名稱 身份證韋根條碼綜合門禁控制器

型號      YT-M300

主處理器 ARM7

權限容量 50萬，特殊情況可更多

記錄存儲容量 50萬循環存儲，聯機自動上報日志

識別模式 身份證、韋根IC、韋根ID、韋根指紋、磁卡、一維條碼、二維碼

鑒權模式 可對每個讀頭配置：驗證白名單，刷身份證自動開門，刷卡常開，刷卡常閉，刷卡不動作

鑒權模式切換 可根據每天時間段自動切換鑒權模式

主機上報 支持刷身份證刷后上報至管理主機，供監控中心實時監控，或者電腦主機鑒權開門

TCP/IP通訊 有

繼電器 4組，最大可控制4個門

Weigand接口讀頭 4組，最大可支持4個韋根讀卡器

串口 4組，最大可支持4個外設（如身份證閱讀器，語音提示模塊，提示信息屏幕，擴展繼電器）

輸入信號檢測 8組，可用于門磁信號、開門開關，地感、紅外感應等外部系統觸發信號

電源 12V 直流

功耗 <9W

電流 <250mA

靜態工作電流 <110mA

抗靜電強度 <15KV

工作環境溫度 0°C----+45°C

工作環境濕度 20%----60%

儲存環境溫度 —10°C----+65°C

儲存環境濕度 20%----80%



1.4.3    訪客門禁驗證管理系統

指標	值	備注
訪客管理主程序	有	訪客登記
出入驗證功能	有	控制門禁控制器開門
標準身份證讀卡模塊	有	支持Type B系列讀卡
掃描識別證件	可選	支持一代證等證件的掃描識別自動錄入

1.5   軟件界面

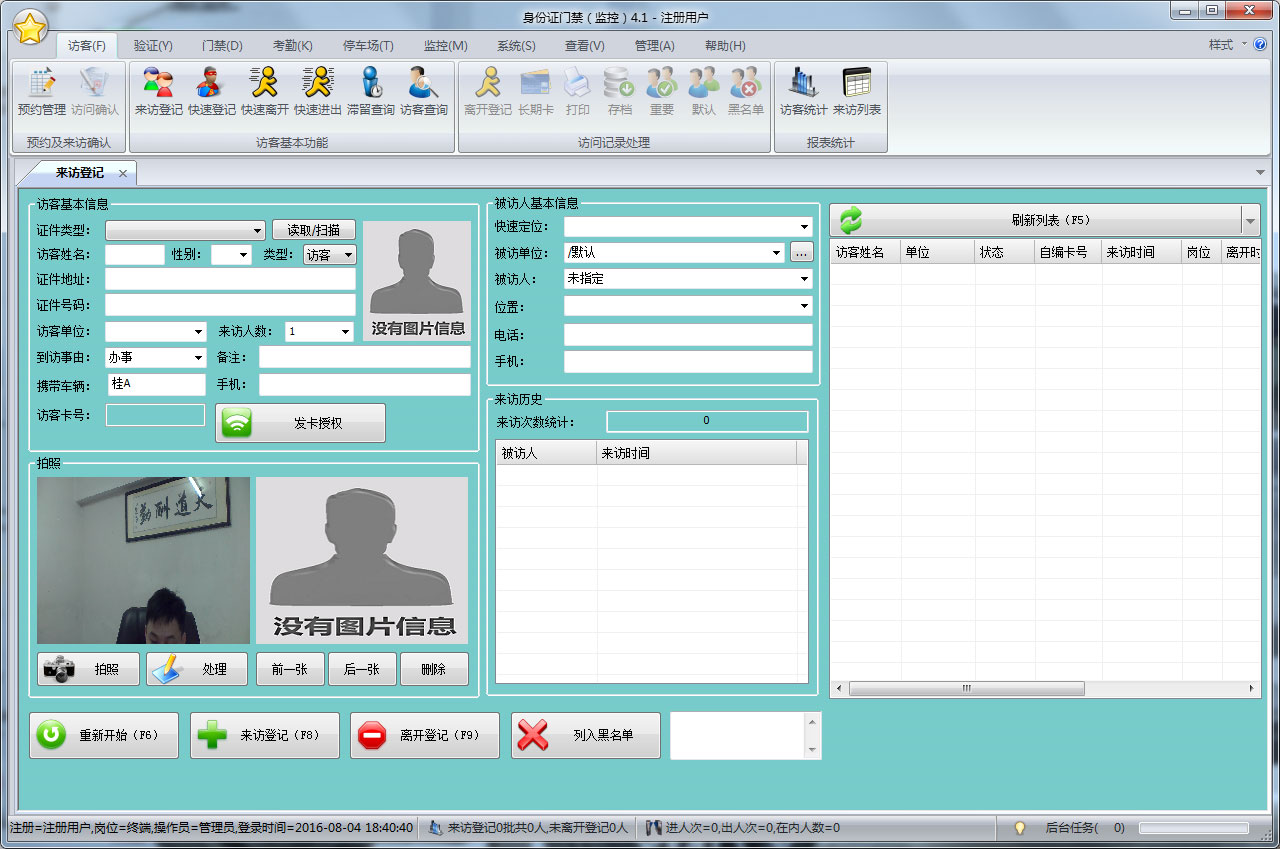

1.5.1    訪客登記系統界面

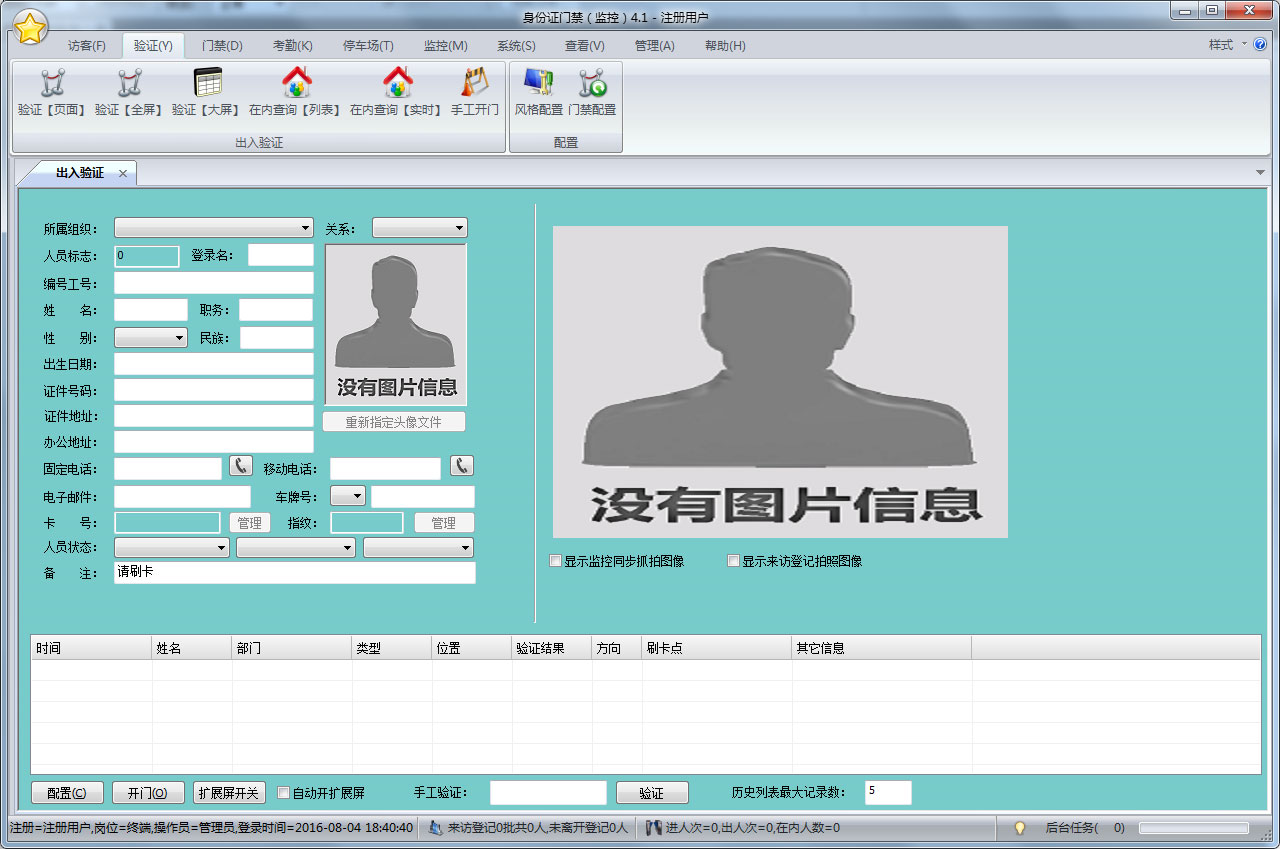

1.5.2    出入驗證系統界面
